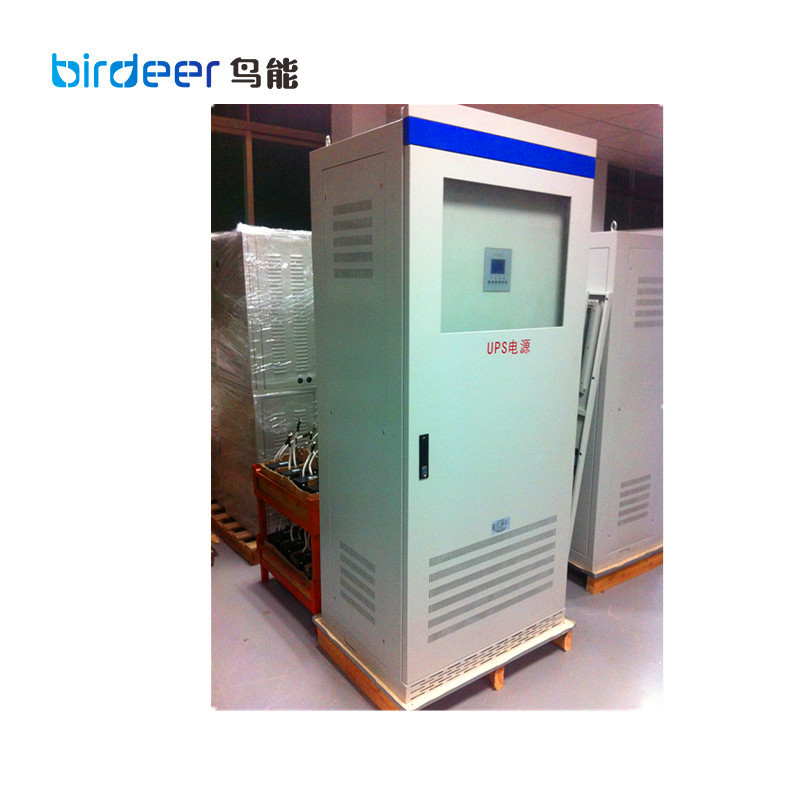

工频在线式UPS电源

工频在线式UPS电源一：产品简介工频在线式UPS电源,鸟能科技生产的纯正弦波在线式UPS不间断电源专为中国电网设计，是一种将市电及电池的电能转化为不间断的、净化的交流电能的变换装置，用以给计算机、工业设备、商用

客户服务中心：0755-2100 5312

•

一：产品简介

工频在线式UPS电源,鸟能科技生产的纯正弦波在线式UPS不间断电源专为中国电网设计，是一种将市电及电池的电能转化为不间断的、净化的交流电能的变换装置，用以给计算机、工业设备、商用设备和其他电气设备提供可使用的连续交流电源，以备市电的不稳定及断电时的不间断应急供电。亦能防止公用电力的各种畸变具稳压功能，如供电电压下降、浪涌电压、尖峰电压及广播频率干扰。

二：产品原理

<1>当市电正常时,交流市电先经过整流模块整流成直流电、滤波后,一路经过智能充电板对电池进行充电,另一路经逆变器逆变成纯正的交流电,供后端负载供电;

<2>当市电异常或断电时,UPS电源立即转换成,由电池的直流电能经过逆变器逆变成纯正的交流电,供后端负载供电;此种转换过程时间为0,确保不间断供电;当市电恢复正常时,UPS电源又自动转换到由市电供电方式；

<3>当UPS电源逆变器固障或内部线路固障时,由静态转换开关,切换到自动旁路,由电网市电经过旁路稳压板后,由旁路市电直接供电;此种转换时间极短,一般小于4ms,确保设备的不间断供电;当主电路恢复正常后,设备会自动转换到主电路供电;

三：产品优势

◎采用美国飞思卡尔专用微处理器控制

◎采用进口三菱公司/富士IGBT智能功率模块

◎纯正弦波输出，输出稳压、稳频

◎具有过压、欠压、过载、短路、输入极性接反等各种保护功能

◎ 逆变效率≥90%

◎具有交流旁路功能

◎输入输出优异的EMI/EMC指标，可配备RS232/485接口，可实现无人值守

◎ 在线工作波形失真小 ，在线机可实现0延时转换，后备机快速转换

◎ 逆变单元采用微处理器控制的SPWM技术，纯正弦波输出，波形纯净

◎独有的动态电流环控制技术确保逆变器可靠运行

◎负载适应能力强，包括电容性、电感性、混合性负载

◎逆变器前面板有LCD、LED双重显示方式，状态一目了然

◎效率高、噪音低、无排烟、无火灾隐患

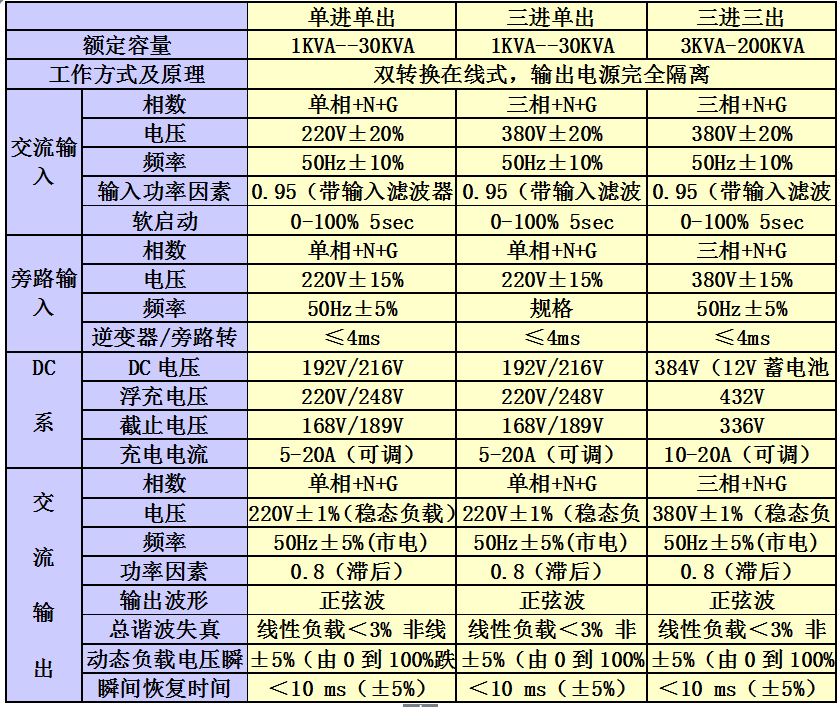

四：技术指标
